Description

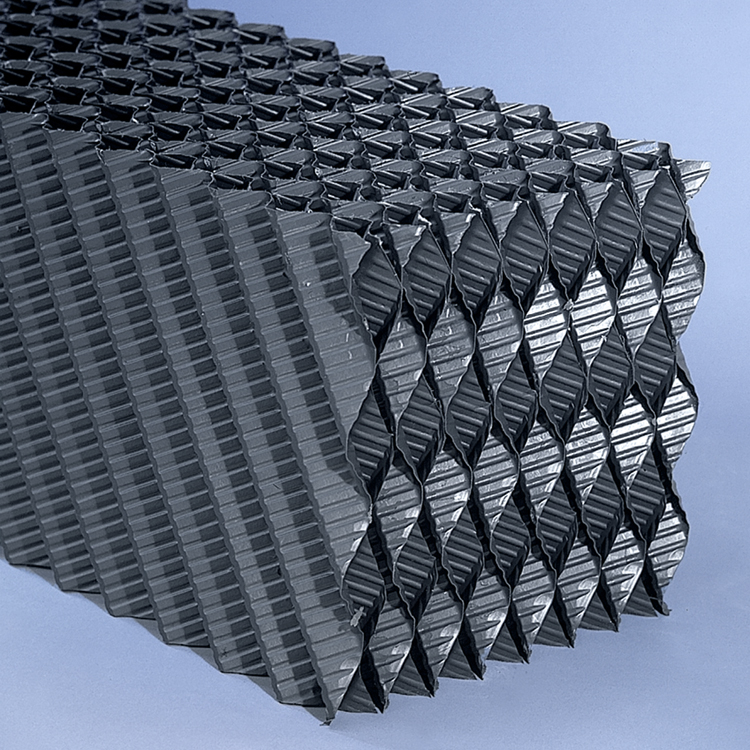

ONDA 20 FILL PACK est composé d’une série de plaques ondulées en PVC de haute qualité.
Également disponible en PP pour des températures allant jusqu’à +80 °C.
Les plaques sont assemblées en inversant le sens des ondulations toutes les deux plaques et collées ensemble pour former un module.
Les dimensions maximales des blocs sont indiquées dans les DONNÉES TECHNIQUES.

APPLICATIONS

TOURS DE REFROIDISSEMENT PAR ÉVAPORATION

Onda 20 est le remblai le plus adapté aux applications industrielles présentant un risque d’encrassement plus élevé que les applications civiles.
Il peut être utilisé aussi bien dans les unités à contre-courant que dans les unités à flux croisés.

LAVEURS PAR VOIE HUMIDE

Ce type de remblai est également utilisé dans les laveurs par voie humide ou les colonnes d’absorption chimique, car il assure une distribution optimale de l’eau (solution aqueuse), permettant une utilisation maximale de la surface de contact et une augmentation des performances.
Il permet également une bonne répartition du mélange gazeux alimenté par le bas de la tour.
Par rapport aux autres types de remblai, ces blocs modulaires permettent l’utilisation de systèmes de support plus simples et plus économiques.

TRAITEMENT DES EAUX USÉES

Ce modèle de remplissage modulaire est utilisé comme filtre à huile et hydrocarbures libres pour l’élimination des hydrocarbures dans les séparateurs d’eaux pluviales et les stations d’épuration industrielles.
Il peut être utilisé dans les installations de filtration à lit bactérien ou les systèmes de nitrification afin d’augmenter la surface de croissance disponible par unité de volume du biofiltre.
Ce produit est également utilisé dans les biofiltres à lit immergé ; il s’agit d’unités hybrides dans lesquelles la croissance des bactéries aérobies a lieu à la fois sur les surfaces de remplissage et en suspension.
Les principaux avantages de ce type de remplissage modulaire, par rapport au traitement aérobie conventionnel des eaux usées, sont les suivants :
– Répartition optimale de l’eau permettant une utilisation complète de la surface de support
– Répartition optimale de l’air
– Séparation aisée des boues des surfaces de support
– Simplicité des systèmes de support, de l’installation et de la mise en place du remplissage
– Facilité et sécurité accrues lors de l’inspection et de la maintenance grâce à la forme rigide et homogène du remplissage.

DONNÉES TECHNIQUES

• Onde (mm) : 20
• Surface d’échange (m²/m³) : 145
• Charge d’eau minimale pour les tours de refroidissement (m³/h.m²) : 5,1
• Épaisseur standard de la tôle avant thermoformage (μm) : 260
• Vide : 97 %
• Matériau :
  • PVC (-5 °C / +60 °C)
  • PP (-5 °C / +80 °C)
• Dimensions standard (mm) :
  • Longueur : 1 200/1 800/2 400 mm
  • Largeur : 1 000 mm max
  • Hauteur : 300/600 mm
