Description

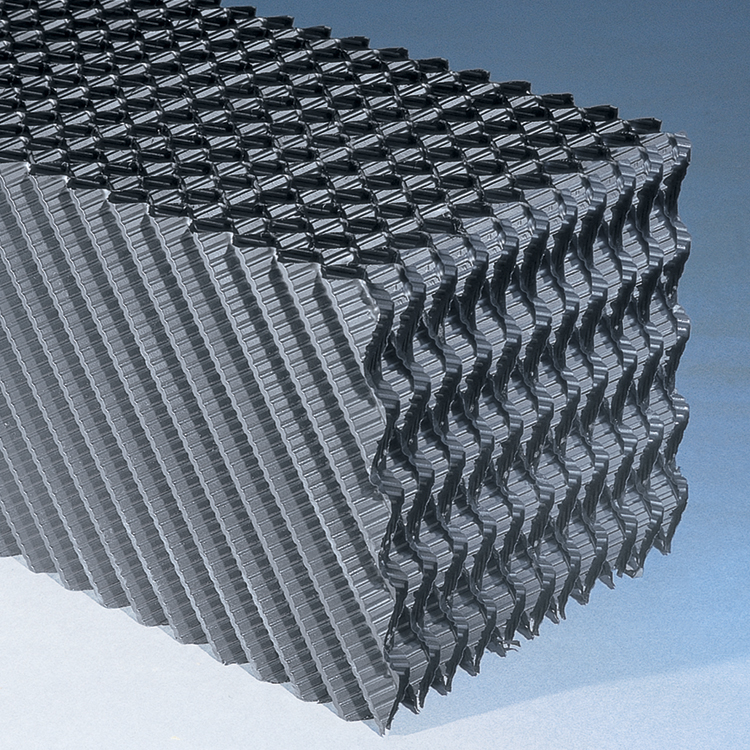

ONDA 13 FILL PACK est composé d’une série de plaques ondulées en PVC de haute qualité.
Également disponible en PP pour des températures allant jusqu’à + 80 °C.
Elles sont assemblées avec le sens des ondulations inversé toutes les deux plaques et collées ensemble pour former un module.
Les dimensions maximales des blocs sont indiquées dans les DONNÉES TECHNIQUES.

APPLICATIONS

TOURS DE REFROIDISSEMENT PAR ÉVAPORATION

Onda 13 est le type de remplissage le plus adapté aux applications utilisant une eau relativement propre et où le volume de la tour doit être minimisé, notamment en climatisation.
Il peut être utilisé aussi bien dans les unités à contre-courant que dans les unités à flux croisés.

ÉPURATEURS PAR VOIE HUMIDE

Ce type de remplissage est également utilisé dans les épurateurs par voie humide ou les colonnes d’absorption chimique, car il assure une distribution optimale de l’eau (solution aqueuse), permettant une utilisation maximale de la surface de contact et une augmentation des performances.
Il permet également une bonne répartition du mélange gazeux alimenté par le bas de la tour. Comparés aux autres types de remplissage, ces blocs modulaires permettent l’utilisation de systèmes de support plus simples et plus économiques.

TRAITEMENT DES EAUX USÉES

Ce modèle de remplissage modulaire est utilisé comme filtre à huile et hydrocarbures libres pour l’élimination des hydrocarbures dans les séparateurs d’eaux pluviales et les stations d’épuration industrielles.
Il peut être utilisé dans les installations de filtration à lit bactérien ou les systèmes de nitrification pour augmenter la surface de croissance disponible par unité de volume du biofiltre.
Ce produit est également utilisé dans les biofiltres à lit immergé ; il s’agit d’unités hybrides dans lesquelles la croissance des bactéries aérobies a lieu sur les surfaces de remplissage et en suspension.
Les principaux avantages de ce type de remplissage modulaire, par rapport au traitement aérobie conventionnel des eaux usées, peuvent être résumés comme suit :
• Distribution optimale de l’eau permettant une utilisation complète
de la surface de support ;
Distribution optimale de l’air ;
• Séparation aisée des boues des surfaces de support ;
• Simplicité des systèmes de support, de l’installation et de la mise en place ;
• Facilité et sécurité accrues pour l’inspection et la maintenance ;
grâce à la forme rigide et homogène du remplissage.

DONNÉES TECHNIQUES

• Onde (mm) : 13
• Surface d’échange (m²/m³) : 240
• Charge d’eau minimale pour les tours de refroidissement (m³/h.m²): 8,2
• Épaisseur standard de la tôle avant thermoformage (mm): 220
• Vide : 96 %
• Matériau :
  • PVC (-5 °C / +60 °C)
  • PP (-5°C / +80°C)
• Dimensions standard (mm) :
  • Longueur : 1200/1800/2400 mm
  • Largeur : 1 000 mm max
  • Hauteur : 300/600 mm
